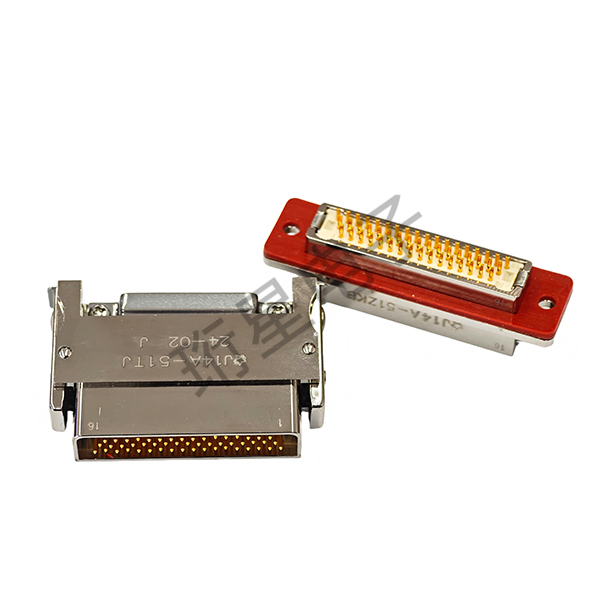

J14A、C、D、G、M、P 系列矩形电连接器

应用场景：
该系列电连接器主要适用于战略武器系统、航天卫星系统、运载火箭、地面保障系统，也可以广泛用于各种电子仪器、仪表及电缆间的连接。

规格书

上一个下一个

详细内容 规格参数 产品包装

J14A系列矩形产品采用金属屏蔽外壳，带线夹和锁紧装置，具有圆角防反插设计，体积小，重量轻；J14P 系列连接器外壳采用高强度、耐高温、可金属化处理的非金属复合材料注射成型；J14M 为低磁型；产品具有推拉式双保险锁卸结构，有 9、15、20、26、38、51、62、74、101 芯等九种规格，插头、插座装针装孔任选；另外 J14A 系列插座还有直插印制板形式和 90°弯插印制板形式，产品符合Q/HX0004-2011企业标准。

工作温度	-55℃～+125℃
相对湿度	40±2℃时，90%～95%
绝缘电阻	标准条件：≥2000MΩ；高温条件：≥1000MΩ；潮湿条件：≥20MΩ
大气压力	101.3kPa～1.33Pa
振动	正弦：10~2000Hz 加速度：196m/S2
冲击	加速度980m/S2
机械寿命	500次插拔循环
